Les résultats d'optimisation

Raccourcis

> La barre de navigation et les outils

> La liste des étapes

> La carte

> La liste des tournées et le diagramme de Gantt

> Les détails sur la sélection


Principes

Une fois le processus d'optimisation de tournées terminé et l'écran des gains d'optimisation affiché, il est alors possible d'exploiter les résultats du plan de tournées optimisé.

 Cette page ne s'affiche pas en version d'évaluation. Pour obtenir l'accès complet à TourSolver, suivez la page de demande d'accès complet s'affichant en fin d'optimisation.

La page des résultats d'optimisation se décompose en quatre parties :

Utilisation

Réorganiser l’interface

Les 4 parties de la page sont redimensionnables si. Pour ce faire, positionnez le curseur à la limite entre les parties puis déplacez-la par cliquer-glisser (ou de la même manière tactile depuis une tablette).

Il est également possible de repositionner les différentes fenêtres sur la page, dans n’importe quelle configuration. Cliquez sur le bouton en haut à droite de l’écran pour activer/désactiver les options de remodelage de l’interface.

Six boutons apparaissent à côté de ce premier bouton :

  • pour revenir à la configuration précédente de l’interface ;
  • pour revenir à la configuration initiale de l’interface ;
  • incarne la fenêtre de tournées lorsque celle-ci a été supprimée momentanément de l’interface ;
  • incarne la fenêtre de détails lorsque celle-ci a été supprimée momentanément de l’interface ;
  • incarne la fenêtre de présentation cartographie lorsque celle-ci a été supprimée momentanément de l’interface ;
  • incarne la fenêtre de visites lorsque celle-ci a été supprimée momentanément de l’interface.


De plus, au-dessus de chaque fenêtre, apparaît une barre d’outils composée de quatre boutons :

  • masque la fenêtre en la repliant sur un côté de l’écran. La place dégagée est alors remplie automatiquement par les autres fenêtres. Survoler la fenêtre repliée et cliquer dessus pour la faire réapparaître ;
  • agrandit la fenêtre en plein écran. Les 3 autres fenêtres sont alors accessibles grâce aux boutons éponymes présentés ci-dessus ;
  • réduit la fenêtre (elle n’apparaît plus dans l’interface de résultats). Elle est alors accessible grâce au bouton éponyme présenté ci-dessus ;
  • déplace la fenêtre dans une nouvelle fenêtre du navigateur, en plein écran.

La barre de navigation et les outils

Les outils

La partie gauche de la barre de navigation regroupe les outils généraux de gestion de la simulation :

  • pour enregistrer les modifications ;
  • pour annuler ou rétablir une modification ;
  • pour accéder au menu d’exportation (voir plus bas) ;
  • pour modifier les informations de la simulation (édition directe du titre ou clic sur le crayon pour ouvrir la fenêtre d’édition complète) ;
  • pour accéder à la liste des dernières simulations.



Le menu d’exportation

En cliquant sur le bouton export , vous accédez au menu d’exportation contenant différentes options pour exporter les tournées préalablement affectées et sélectionnées.

Pour plus de détail sur l'export des tournées, cliquez ici

La liste des visites

Cette liste interagit avec le champ de filtrage qui apparaît au-dessus. Elle liste les informations de chaque visite qui ont été sélectionnées parmi l’ensemble des informations disponibles.

Pour sélectionner les informations à afficher, ouvrez le menu des visites en cliquant sur Visites puis en sélectionnant Personnaliser la liste.

Une fenêtre permet de choisir les champs à afficher ainsi que leur ordre d’affichage dans le tableau.

Pour afficher/masquer un champ, sélectionnez-le dans la liste et placez-le dans la colonne désirée en utilisant les flèches latérales gauche ou droite.


Pour changer l’ordre des champs dans le tableau, sélectionnez le champ à déplacer dans la liste des Champs affichés et replacez-le en utilisant les flèches verticales haut et bas.


Vous pouvez également configurer des indicateurs de pied de page qui afficheront des informations statistiques à propos des visites sélectionnées.

Par exemple : afficher le maximum de la donnée Quantité parmi toutes les visites sélectionnées.

Sélection de visites

Pour sélectionner des visites : utilisez les cases à cocher positionnées au début de chaque ligne de visite. Utilisez la celle de la ligne d’en-tête pour sélectionner/désélectionner la totalité des visites.

Filtrage et tri des visites

Pour trier la liste des visites, cliquez sur l’en-tête du champ que vous souhaitez utiliser comme objet du tri. Cliquez à nouveau pour inverser l’ordre (croissant / décroissant) du tri.

Le champ de filtrage permet la création assistée de filtres, en utilisant le schéma suivant :

  1. un indicateur (nom, date, etc.) ;
  2. une condition (contient, commence par, etc.) ;
  3. un champ libre à remplir (le nom, la date recherchée…).


Un filtre peut être composé de plusieurs sous-filtres créés selon le schéma précédent, qui se complètent par fonction logique ET (les conditions doivent toutes être vérifiées).

Cliquez sur le bouton situé à l’extrême droite de la barre de filtrage pour accéder aux filtres enregistrés ou pour enregistrer le filtre en cours.

En cliquant sur Coloration dans le menu Visites, vous accédez à un menu permettant de créer un filtrage coloré.

Une fenêtre vous permet de créer des filtres colorés sur les différents indicateurs.

La case à cocher placée à coté de chaque filtre permet de l’activer ou le désactiver.

Le champ principal permet la création assistée de filtres, en utilisant le schéma suivant :

  1. Un indicateur (nom, date, etc.)
  2. Une condition (contient, commence par, etc.)
  3. Un champ libre à remplir (le nom, la date recherchée…)


Une ligne de filtre peut être composée de plusieurs filtres de ce type, qui se complètent par fonction logique ET (les conditions doivent toutes être vérifiées).



Le caisson de couleur permet de choisir la couleur du filtre.

Le symbole permet la suppression d’une ligne de filtre.

Optimiser les visites

Après avoir sélectionné des visites dans la liste, cliquez sur pour optimiser ces visites. Cette fonction est aussi accessible dans le menu déroulant Visites.

Modifier les visites

Il est possible d'effectuer les actions suivantes de sélection ou de modification manuelle sur la liste de visites :

  • sélectionner un élément de la liste pour en afficher les informations dans les autres fenêtres ;
  • désaffecter des visites, depuis le menu contextuel Visites ;
  • ordonner une tournée à partir des visites sélectionnées, depuis le menu contextuel de la colonne Visites ;
  • ajouter une visite ou un fichier de visites, depuis le menu contextuel Visites ;
  • modifier une visite, depuis le menu contextuel Visites ;
  • supprimer des visites, depuis le menu contextuel Visites.


  Consultez l'article dédié pour connaître toutes les modifications manuelles du plan de tournées.

La carte

Contenu et interactions

La carte interagit également en mettant en évidence les visites sélectionnées manuellement ou issue d’un filtrage par critères.

La carte affiche les informations suivantes pour les tournées dont la visibilité est activée :

  • le point de départ ;
  • les étapes numérotées selon leur ordre optimisé ;
  • le point d'arrivée ;
  • le parcours entre ces points ;

La couleur des tournées dans la carte peut être modifiée depuis la liste des tournées.

Les visites non affectées s'affichent dans la carte sous forme de punaises grises non numérotées.

Les modes d’interaction

 Ces deux boutons en haut à gauche de la carte permettent de choisir le mode d’interaction avec la carte entre déplacement ou sélection .

  1. la main permet de déplacer la carte pour réajuster une position ;
  2. la sélection permet d’identifier les couches d’informations cartographiées.

Actions possibles

Il est possible d'effectuer les actions suivantes, grâce essentiellement aux outils situés dans les coins de la carte :

  • NAVIGATION
    • zoomer/"dézoomer" à l'aide de la molette de la souris, des doigts par écartement/pincement, ou via le contrôle d'échelles en haut à droite de la carte ;
    • se déplacer dans la carte par cliquer-glisser à la souris ou déplacement au doigt lorsqu’on est en mode déplacement ;
    • se recentrer sur un lieu par double-clic à la souris ou double-tap au doigt.
  • SÉLECTION ET AFFECTATION
    • sélectionner une ou plusieurs visites :
      • par clic sur l'icône de la visite dans la carte ;
      • par clics successifs en maintenant la touche MAJ ou CTRL du clavier enfoncée ;
      • par cliquer-glisser à la souris dans la carte, pour sélectionner un groupe de visites lorsqu’on est en mode sélection.

    • affecter la ou les visites non planifiées sélectionnées, ou réaffecter une ou plusieurs visites d'une tournée à l'autre par glisser-déposer sur une visite ou sur une tournée voisine :
      • dépose possible sur une visite d'une tournée ;
      • dépose possible sur le tracé d'une tournée.

 Dans le cas où la dépose est faite à un endroit traversé par plusieurs tournées, aucune réaffectation n'est appliquée.

Après réaffectation forcée par sélection puis glisser-déposer de visites, les itinéraires des tournées impactées sont recalculés et des alertes sont levées en cas de viol de contraintes horaires ou de capacité.

> En savoir plus sur les modifications manuelles du plan de tournées.

  • ACCÈS AUX DONNÉES
    • afficher les données d'une visite affectée ou non, au clic sur celle-ci, et synchronisation avec les vues Liste, Planning et Informations.
  • GESTION DES COUCHES
    • gérer l'affichage et la sélection des couches pour :
      • la sectorisation effectuée ;
      • les points de visites ;
      • les itinéraires de tournées ;
      • les visites non affectées ;

      • les autres couches d'affichage cartographique (carte, satellite, transports, trafic routier).

Affichage des secteurs sans les tournées

Affichage des tournées sans les secteurs


  • RECHERCHE
Le bouton Recherche en haut à droite de la carte vous permet de rechercher directement un lieu (une ville, une rue, un monument) afin de recentrer la carte dessus.


La liste des tournées et le diagramme de Gantt

Mode d’affichage

Vous pouvez alterner entre deux modes d’affichage :

  • la liste des tournées
  • le diagramme de Gantt

 L'alternance est faite grâce aux deux boutons en haut à gauche de la fenêtre.

Informations à afficher

Cette liste interagit avec le champ de filtrage qui apparaît au-dessus. Elle liste les informations de chaque visite qui ont été sélectionnées parmi l’ensemble des informations disponibles.

Pour sélectionner les informations à afficher, ouvrez le menu des tournées en cliquant sur Tournées puis en sélectionnant Personnaliser la liste.

Une fenêtre permet de choisir les champs à afficher ainsi que leur ordre d’affichage dans le tableau.

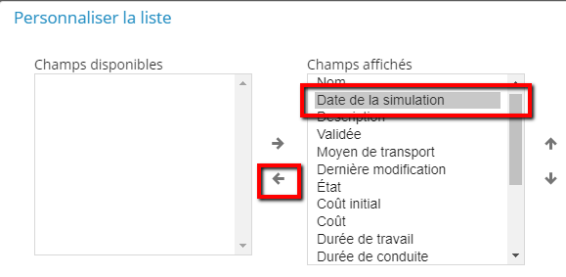

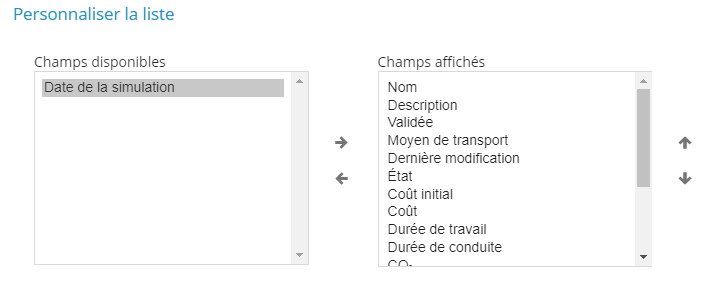

Pour afficher/masquer un champ, sélectionnez-le dans la liste et placez-le dans la colonne désirée en utilisant les flèches latérales gauche ou droite.

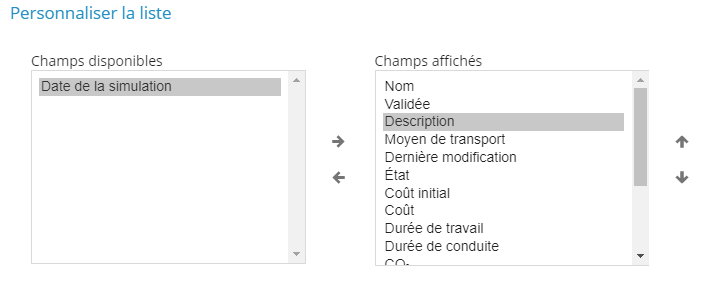

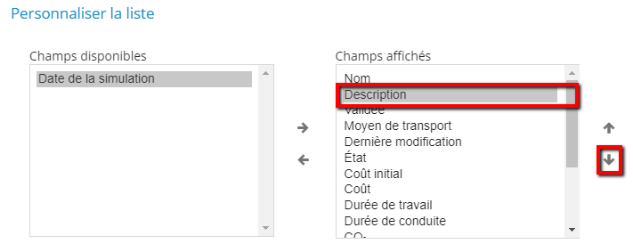

Pour changer l’ordre des champs dans le tableau, sélectionnez le champ à déplacer dans la liste des Champs affichés et replacez-le en utilisant les flèches verticales haut et bas.


Vous pouvez aussi configurer les champs à afficher dans le détail des étapes de chaque tournée (accessible en cliquant sur la flèche au début de chaque ligne de tournée dans la liste).

Vous pouvez également configurer des indicateurs de pied de page qui afficheront des informations statistiques à propos des tournées sélectionnées.

Par exemple : afficher le maximum de la donnée Quantité parmi toutes les tournées sélectionnées.

Sélection de tournées

Pour sélectionner des tournées, utilisez les cases à cocher positionnées au début de chaque ligne de tournée. Utilisez celle de la ligne d’en-tête pour sélectionner/désélectionner la totalité des tournées.

Filtrage et tri des tournées

Pour trier la liste des tournées, cliquez sur l’en-tête du champ que vous souhaitez utiliser comme objet du tri. Cliquez à nouveau pour inverser l’ordre (croissant / décroissant) du tri.

Le champ de filtrage permet la création assistée de filtres, en utilisant le schéma suivant :

  1. un indicateur (nom, date, etc.) ;
  2. une condition (contient, commence par, etc.) ;
  3. un champ libre à remplir (le nom, la date recherchée…).

Un filtre peut être composé de plusieurs sous-filtres créés selon le schéma précédent, qui se complètent par fonction logique ET (les conditions doivent toutes être vérifiées).

Cliquez sur le bouton situé à l’extrême droite de la barre de filtrage pour accéder aux filtres enregistrés ou pour enregistrer le filtre en cours.

En cliquant sur Coloration dans le menu Tournées, vous accédez à un menu permettant de créer un filtrage coloré.

Une fenêtre vous permet de créer des filtres colorés sur les différents indicateurs.

La case à cocher placée à coté de chaque filtre permet de l’activer ou le désactiver.

Le champ principal permet la création assistée de filtres, en utilisant le schéma suivant :

  1. Un indicateur (nom, date, etc.)
  2. Une condition (contient, commence par, etc.)
  3. Un champ libre à remplir (le nom, la date recherchée…)

Une ligne de filtre peut être composée de plusieurs filtres de ce type, qui se complètent par fonction logique ET (les conditions doivent toutes être vérifiées).

Le caisson de couleur permet de choisir la couleur du filtre.

Le symbole  permet la suppression d’une ligne de filtre.

Actions sur les tournées

Depuis la liste

Il est possible d'effectuer les actions suivantes de sélection ou de modification manuelle sur la liste de tournées :

  • sélectionner un élément de la liste pour en afficher les informations dans les autres fenêtres ;
  • verrouiller ou déverrouiller des visites, depuis le menu contextuel Tournées ;
  • affecter ou désaffecter des visites, depuis le menu contextuel Tournées ;
  • ré-ordonner des tournées, depuis le menu contextuel de la colonne Tournées pour optimiser à nouveau l’agencement interne des tournées sélectionnées ;
  • supprimer des tournées, depuis le menu contextuel Tournées.

 Consultez l'article dédié pour connaître toutes les modifications manuelles du plan de tournées.

Depuis le diagramme de Gantt
  • naviguer dans le planning à l'aide de l'ascenseur vertical et horizontal lorsque c'est nécessaire ;
  • sélectionner un élément en cliquant/touchant celui-ci, dans le but de le surligner dans la liste, zoomer dessus dans la carte et afficher ses informations. La visite sélectionnée s'affiche en bleu ;
  • déplacer une étape horizontalement dans la tournée ;
  • déplacer une étape verticalement et la réaffecter à une autre tournée.

 Consultez l'article dédié pour connaître toutes les modifications manuelles du plan de tournées.

Depuis la liste ou le diagramme de Gantt

La fenêtre de tournées donne la possibilité de changer la couleur d’apparence de chaque tournée, de rendre chaque tournée visible ou invisible sur la carte et de verrouiller les tournées pour en empêcher la modification.

La fenêtre de détails sur la sélection

La partie en bas à droite de la page présente les informations liées à la sélection courante dans la liste ou le planning. Elle affiche des données selon les cas suivants :

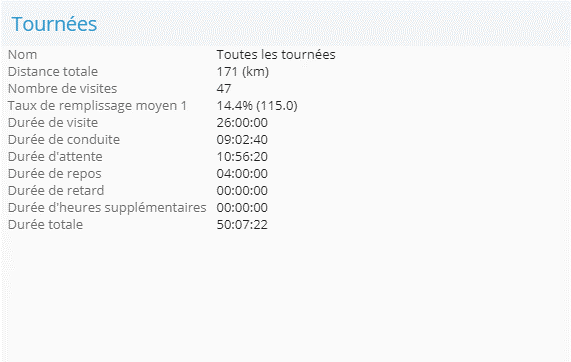

  • en l’absence de sélection, par exemple au chargement de la page, cette section affiche un résumé de toutes les tournées. Elle présente ainsi la somme des distances, visites, durées totales et de trajet pour toutes les tournées de la période ;
  • dans le cas d'un filtrage de toutes les tournées d'une ressource, cette section affiche un résumé de toutes les tournées de la ressource pour la période optimisée. Elle présente ainsi la somme des distances, visites, durées totales et de trajet pour les tournées de la période ;
  • dans le cas d'un filtrage de toutes les tournées d'un jour, cette section affiche un résumé de toutes les tournées de ce jour pour l'ensemble des ressources sollicitées. Elle présente ainsi la somme des distances, visites, durées totales et de trajet pour les tournées de ce jour ;
  • dans le cas d'un filtrage de toutes les tournées d'une ressource, cette section affiche un résumé de toutes les tournées de la ressource pour la période optimisée, ainsi que toutes les données de la ressource au moment où l'optimisation a été lancée. Elle présente ainsi la somme des distances, visites, durées totales et de trajet pour les tournées de la période ;

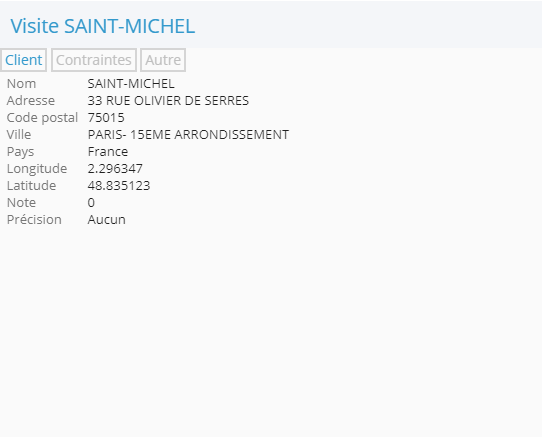

  • dans le cas de la sélection d'une visite dans la liste ou le planning, cette section affiche les données de cette visite. Elle affiche alors les informations du client, les contraintes de la visite ainsi que les autres données importées ;
  • en cas de violation d'au moins une contrainte horaire ou de volumes/capacités, par suite d’un déplacement manuel de visite depuis la liste ou le planning, une alerte est affichée en rouge en bas de la section et précise la nature du viol de contrainte.

Bonne utilisation !
